浅谈光学显微镜成像他的原理

2016-03-28技术资料

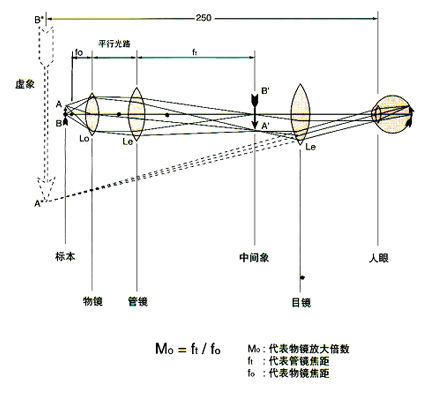

现在就由小编来介绍一下:光学显微镜成像原理运用无限远光学体系的显微镜首要由物镜、管镜和目镜组成。标本经物镜和管镜扩大后,构成扩大倒竖的实象;实象经目镜再次扩大后,构成扩大的虚象。 标本(AB)在物镜(Lo)焦点上,经过物镜(Lo)和管镜(Le)在象方构成扩大倒竖的实象(A’B’);靠近人眼一方的目镜(Le)对中间象(A’B’)再次扩大,在明视间隔(对人眼来说约为250mm)处构成一个虚象(A”B”)。 人眼经过显微镜所观察到的象即是一个被扩大了的虚象A”B”。 电子显微镜成像原理 电子显微镜是依据电子光学原理,用电子束和电子透镜替代光束和光学透镜,使物质的纤细布局在十分高的扩大倍数下成像的仪器。 电子显微镜的分辩才能以它所能分辩的相邻两点的Zui小间隔来表明。20世纪70年代,透射式电子显微镜的分辩率约为0.3纳米(人眼的分辩本领约为0.1毫米)。如今电子显微镜Zui大扩大倍率超越300万倍,而光学显微镜的Zui大扩大倍率约为2000倍,所以经过电子显微镜就能直接观察到某些重金属的原子和晶体中摆放整齐的原子点阵 一、折射望远镜 用透镜作物镜的望远镜。分为两种类型:由凹透镜作目镜的称 伽利略望远镜 ;由凸透镜作目镜的称开 普勒望远镜 。因单透镜物镜色差和球差都相当严重,现代的折射望远镜常用两块或两块以上的透镜组作物镜。其间以双透镜物镜使用Zui遍及。它由相距很近的一块冕牌玻璃制成的凸透镜和一块火石玻璃制成的凹透镜组成,对两个特定的波长彻底消除方位色差,对其他波长的方位色差也可相应削弱。在满意必定规划条件时,还可消去球差和彗差。因为剩下色差和其他像差的影响,双透镜物镜的相对口径较小,通常为1/15-1/20,很少大于1/7,可用视场也不大。口径小于8厘米的双透镜物镜可将两块透镜胶合在一起,称 双胶合物镜 ,留有必定空隙未胶合的称 双别离物镜 。为了增大相对口径和视场,可选用多透镜物镜组。
