当光束穿过一双折射晶体产生的寻常和非寻常光波具有平面偏振光电矢量是相互彼此垂直。此外,由于在该过程中通过该晶体的行程的每个组件的经验,相移通常是两个波之间发生电子的相互作用的差异。此交互式教程由一对正交的光波(作为波之间的相对相移的函数的)探索线性,椭圆形,及圆偏振光的产生时的电场矢量相加。

教程初始化与两个正交正弦波(海浪的向量电部件是有色的红色和蓝色)从左至右在窗口行驶,并具有90度(四分之一波长)外的相位关系。外接于相互垂直的波是一个螺旋黑线(合成矢量),其通过计算所述向量电组分的总和,从每一波产生。两个波之间的相对相移,可以改变与相移通过一系列的零到360度的滑块。作为此滑块被转换成左或右,关于1波移动到其他沿着传播轴线(移相),并且黑线代表的矢量和从椭圆形变化为圆形或线性的,这取决于的值波之间的相位关系。整个教程窗口中的正弦波翻译可以在任何时候暂停通过点击暂停按钮,通过点击该教程是重新初始化复位按钮。该速度滑块控制翻译通过在教程窗口中的正弦波率。

为了从各种角度观看的正弦波信号,用鼠标光标点击和教程窗口的边界内的任何地方拖波。浪都同时终止在一个灰色框中位于波浪的一端。内的灰色框,从每个波形起伏的向量电组件由黑色正方形振动在同一平面上作为母波表示。此外,两个波之间的电矢量求和所得由粗黑箭头来回移动,在灰色框刻划任一条线,椭圆或圆形,这取决于正交的波之间的相位关系来表示。灰色框和所得的箭头可以从窗口通过除去从复选标记消除显示结式复选框。

当相移滑块设置为零,180,和360度,将得到的载体(包围波或粗箭头的灰色框黑线)产生定位在正交之间以45度角的黑色正弦波波,或跟踪时接近波从灰色框观察端在一条直线上。零至90度,将得到的矢量形成的椭圆(表示椭圆偏振光)周围的波,并在灰色框。在90度,椭圆变成一个圆(代表圆偏振光)。在这两种情况下,所得到的向量的扫描是逆时针方向,它表示左旋偏振光。当滑块被转换90度和180度之间,椭圆慢慢折叠,以形成直线偏振光(在180度;在从方向相对的象限在零度),然后右旋椭圆偏振光时滑块移动过去180度。在270度,右旋圆偏振光产生,其折叠成270和360度,Zui后,线性偏振光被再次形成在360度之间椭圆偏振光。

在直线偏振光,电矢量振动的平面中垂直于传播方向,如以上所讨论。自然光源,如阳光,和人造的来源,包括白炽灯和荧光灯的光,所有发射光与电矢量是随机的空间和时间的方向。这种类型的光被称为非偏振光。此外,存在的几个州椭圆偏振光的光,撒谎线性和非偏振光,其中,所述电场矢量转录在所有平面椭圆的形状,垂直于光传播的方向之间。

椭圆偏振,与直线偏振光和非偏振光,具有旋转“有义”是指周围的光束的传播(入射)轴向量电旋转方向。当接近波被看作端上,偏振方向可以是左旋或右旋,即称为一个属性螺旋性的椭圆偏振的。矢量顺时针旋转扫描被称为右旋偏振和逆时针旋转扫代表左旋极化。

奥林巴斯显微镜在情况下,极化椭圆的长轴和短轴矢量轴相等,则光波落入类别圆偏振光的光,并且可以是右旋或左旋的意义。另一种情况下经常发生,其中在椭圆偏振光的电矢量分量的短轴变为零,并且光变为直线偏振光。虽然每个这些偏振基序可以在实验室中,使其与适当的光学仪器,它们也会发生(在不同的,但次要的,度)在天然的非偏振光。

一类特殊的材料,被称为补偿或相位差板,是在为许多应用,包括偏光显微镜产生椭圆和圆偏振光相当有用的。尼康显微镜这些双折射物质被选择,因为当它们的光学轴被定位在垂直于入射光束,在正常和非常光线遵循相同的轨迹,并显示出的相位差即取决于双折射的程度。因为该对正交波的叠加,它可以被认为具有由相位差小隔开相互垂直的电矢量分量的单一波。当载体是通过简单的加法在三维空间相结合,所产生的波变成椭圆偏振光。

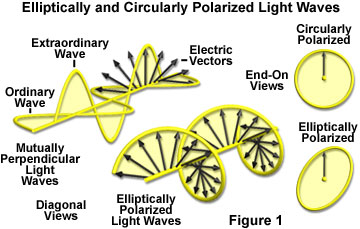

这个概念示于图1,其中,所得到的向量电不振动在一个单一的平面,而是逐步绕光波传播的轴线,扫出时,波被以一个角度观看显示为螺旋椭圆轨迹。正常和非常波之间的相位差(等于振幅)的大小确定向量是否扫过时波从传播的方向观察端上的椭圆形或圆形的通路。如果相移可以是四分之一或四分之三波长的,然后一个圆形螺旋由合成矢量刻划。然而,二分之一或全波长的相移产生线性偏振光,和所有其他的相移产生具有不同程度的椭圆度的扫描。

当正常和非常波从双折射晶体出现,它们被振动在具有总强度是它们各自强度之互相垂直的平面。因为极化波有振动在垂直的平面向量电,浪不能够接受的干扰。这一事实具有在双折射物质,以产生一个图像的能力的影响。干扰可以当两个波的电矢量交点期间振动在同一平面上,以产生在所得到的波(用于图像形成的要求)的振幅的变化只发生。因此,透明的标本是双折射将保持不可见,除非它们被交叉的偏振器,其中通过所述椭圆和圆极化波的是平行于Zui靠近观察者的偏振器的轴的唯一组件之间检查。这些组件能够产生振幅变动来产生对比度和从偏振片作为线偏振光出现。
