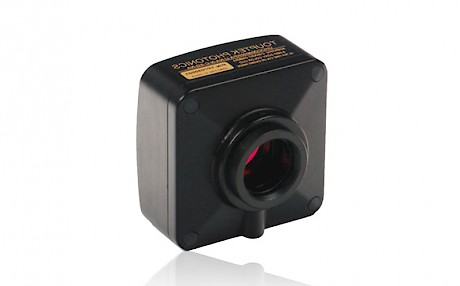

显微镜CCD的结构详解

对于一款普通的显微镜CCD，它的结构可分为三层，第一层是“微型镜头”，第二层是“分色滤色片”以及第三层“感光层”。

第一层：微型镜头

我们知道，显微数码相机成像的关键是在于其感光层，为了扩展CCD的采光率，达到显微镜良好的拍摄效果，必须扩展单一像素的受光面积。但是提高采光率的办法也容易使画质下降。这一层“微型镜头”就等于在感光层前面加上一副眼镜。因此感光面积不再因为传感器的开口面积而决定，而改由微型镜片的表面积来决定。
第二层：分色滤色片
CCD的第二层是“分色滤色片”，目前有两种分色方式，一是RGB原色分色法，另一个则是CMYK补色分色法这两种方法各有优缺点。首先，我们先了解一下两种分色法的概念，RGB即三原色分色法，几乎所有人类眼镜可以识别的颜色，都可以通过红、绿和蓝来组成，而RGB三个字母分别就是Red, Green和Blue，这说明RGB分色法是通过这三个通道的颜色调节而成。再说CMYK，这是由四个通道的颜色配合而成，他们分别是青（C）、洋红(M)、黄(Y)、黑(K)。

原色CCD的优势在于画质锐利，色彩真实，但缺点则是噪声问题。因此，大家可以注意，一般采用原色CCD的数码相机，在ISO感光度上多半不会超过400。相对于补色CCD多了一个Y黄色滤色器，在色彩的分辨上比较仔细，但却牺牲了部分影像的分辨率，而在ISO值上，补色CCD可以容忍较高的感光度，一般都可设定在800以上。
第三层：感光层
CCD的第三层是“感光片”，这层主要是负责将穿过滤色层的光源转换成电子信号，并将信号传送到影像处理芯片，将影像还原。传统的照相机胶卷尺寸为35mm，35mm为胶卷的宽度（包括齿孔部分），35mm胶卷的感光面积为36×24mm。换算到数码相机，对角长度约接近35mm的， CCD/CMOS尺寸越大，感光面积越大，成像效果越好，价格也较高。
