显微镜CCD调试流程

2016-05-26技术资料

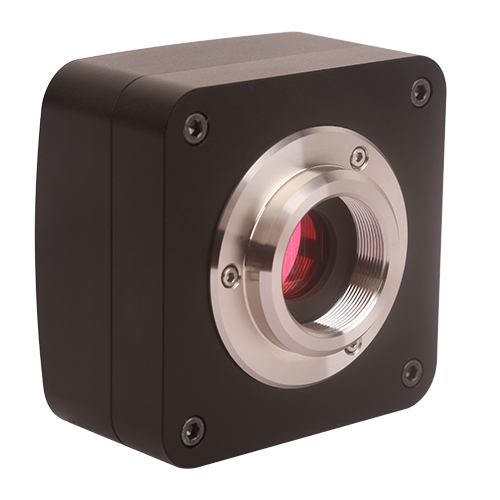

显微镜的CCD相机调试步骤

    CCD是Charged Coupled Device((电荷耦合器件)的缩写,它是一种半导体成像器件,具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
    测试CCD主要测试清晰度和色彩还原性、照度、逆光补偿,其次是测其球形失真、耗电量、最低工作电压,下面简单介绍一下测量步骤。


清晰度的测量
    多个CCD进行测量时,应使用相同的镜头,(推荐使做定焦、二可变镜头),以测试卡中心圆出现在监视器屏幕的左右边为准,清晰准确的数出已给的刻度线共10组垂直线和10组水平线。分别代表着垂直清晰度和水平清晰度,并相应的一组已给出了线数。如垂直350线水平800线,此时最好用黑白监视器。测试时可在远景物聚焦,也可边测变聚焦。最好能两者兼用,可看出此CCD的差异(对远近会聚)。
彩色还原性测试
    测试此参数应选好的彩色监视器。首先远距离观察人物、服饰,看有无颜色失真,拿色彩鲜明的物体对比,看CCD反应灵敏程度,拿彩色画册放在CCD前,看画面勾勒的清晰度,过淡或过浓,再次应对运动的彩色物体进行摄像,看有无彩色拖屏、延滞、模糊等。测试条件为:摄像最大照度在50V时应在50+10V照度情况下测量,即每台CCD最大照度基础上调10V,且光圈应保持在最接近状态。
照度
    将CCD置于暗室,暗室前后为有源220V白炽灯,以调压器调节电压来调节暗室内等的明暗,电压可以从0V调到250V。室内光照也可以从最暗调至最明,测试时吧CCD光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值,也可前后分别调压明灭。
逆光补偿
    测试此参数有两种方法:一种是在暗室内,把CCD前侧调压灯打开,调至最亮时,然后再灯的下方放置一副图画或文字,把CCD迎光摄像,看文字和图像能否看清,画面刺不刺眼,并调节AL、AX拨档开关,看有无变化,哪种效果最好。另一种是在阳光充足的情况下把CCD向窗外照,此时看图像和文字能否看清楚。
球形失真
    看球形失真时把测试卡置于CCD前端使整个球体出现在屏幕上,看圆形有无椭圆,把CCD前移,看圆中心有无放大,再远距离测试边、角、框有无弧形失真等。
耗电量
    最低工作电压,使用万用表测量电流,使用小稳压器调节电压测量。
