机器视觉—光源选择及使用方法解析

2016-06-24技术资料

由于视觉光源的类型多样,在实际应用中要根据工件的特征与检测细节选择合适的照明方式及光源类型,以达到最佳的检测结果。下面对镜面照明、漫反射以及透射光照明在视觉检测中的具体应用及使用方法做以简单介绍。

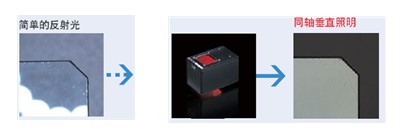

1、镜面照明检测的图像示例

检测玻璃板边缘。根据工件特征与检测细节选择照明。由于照明在玻璃表面上发生反射,所以要凸显玻璃板与背景之间的差异,最好沿垂直于工件的方向进行照明,可在工件上加一块隔板,最佳的选择是同轴垂直照明,可以均匀照亮整个玻璃表面,提高检测精度。

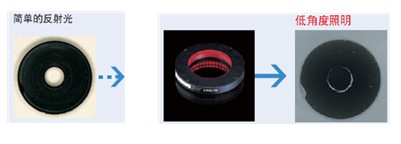

2、漫反射的检测示例

检验橡胶包装中的碎片。如图例所示,使用简单的反射光外围上的碎片无法识别。

根据工件特征与检测细节选择照明。由于工件是不反射镜面光线的黑色橡胶,存在碎片的区域也是黑色的,因而不反射镜面光。从一定的角度对工件进行照明,以便从存在碎片的区域反射镜面光线是非常有效的方法,照明装置可以安装在目标附近。最佳的选择是低角度照明,边缘上的碎片呈白色清晰可见,使得检测更精确。

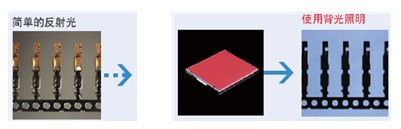

3、透射光的检测示例

检测引脚形状。根据工件特征与检测细节选择照明。目标是具有投影与凹陷的金属物体,使用简单的反射光会产生不规则的镜面反射,使得边缘不清晰。而通过使用透射光,可以侦测到目标的边缘,而不会影响投影与凹陷。照明装置可以安装在目标背面,最佳的选择是区域照明即背光,这样复杂的外形便清晰可辨。
