面阵CCD和线阵CCD相机的异同点分析

2016-07-25技术资料

任何东西分类一定有它自己的分类标准,工业相机也不例外,按照传感器的结构特性可以分为线阵相机、面阵相机。两种相机都是市场主流,各有各的特点和优势。但是还是有一些差别,下面我们就来看一下他们有哪些不同:

面阵CCD 的图像结果

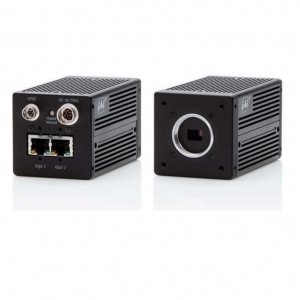

面阵CCD相机

对于面阵CCD相机来说,应用面较广,如面积、形状、尺寸、位置,甚至温度等的测量。面阵CCD的优点是可以获取二维图像信息,测量图像直观。缺点是像元总数多,而每行的像元数一般较线阵少,帧幅率受到限制,而线阵CCD相机的优点是一维像元数可以做得很多,而总像元数角较面阵CCD相机少,而且像元尺寸比较灵活,帧幅数高,特别适用于一维动态目标的测量。面阵CCD相机比较有代表性的是德国NET相机。

德国NET自1996年以来,已经成为国际知名的、可靠地合作伙伴。在医疗、科技和工业等光电技术应用方面,提供了广泛的工业相机、工业镜头、光源系统和组件以及其他软件和硬件组件等完美有效的服务。

线阵CCD 的图像结果

线阵CCD相机

线阵CCD相机,顾名思义是呈“线”状的。虽然也是二维图象,但极长,几K的长度,而宽度却只有几个象素的而已。线阵CCD相机具有灵敏度高,动态范围大,性价比高等特点。所以线阵CCD广泛地应用在产品尺寸测量和分类、非接触尺寸测量、条形码等许多领域。

一般上只在两种情况下使用这种相机:一、被测视野为细长的带状,多用于滚筒上检测的问题。二、需要极大的视野或极高的精度。在第二种情况下,就需要用激发装置多次激发相机,进行多次拍照,再将所拍下的多幅“条”形图象,合并成一张巨大的图。因此,用线阵型相机,必须用可以支持线阵型相机的图像采集卡。线阵型相机价格贵,而且在大的视野或高的精度检测情况下,其检测速度也慢,一般相机的图象是400K~1M,而合并后的图象有几个M这么大,速度自然就慢了。

线阵CCD相机主要应用于工业、医疗、科研与安全领域的图象处理。在机器视觉领域中,线阵CCD相机是一类特殊的视觉机器。与面阵CCD相机相比,它的传感器只有一行感光元素,因此使高扫描频率和高分辨率成为可能。线阵CCD相机的典型应用领域是检测连续的材料,例如金属、塑料、纸和纤维等。另外线阵CCD相机非常适合测量场合,这要归功于传感器的高分辨率,它可以准确测量到微米。而线阵相机比较具有代表性的是芬兰TVI相机。
