光线是大家熟悉的。光线是什么?光线就是可见光,是人眼能够感受的电磁波。可见光的波长为:0.38—0.78微米。比0.38微米短的电磁波和比0.78微米长的电磁波,人眼都无法感受。比0.38微米短的电磁波位于可见光光谱紫色以外,称为紫外线,比0.78微米长的电磁波位于可见光光谱红色以外,称为红外线。红外线,又称红外辐射,是指波长为0.78~1000微米的电磁波。其中波长为0.78~2.0微米的部分称为近红外,波长为2.0~1000微米的部分称为热红外线。

工业相机成像得到照片,电视摄像机成像得到电视图像,都是可见光成像。自然界中,一切物体都可以辐射红外线,因此利用探测仪测定目标的本身和背景之间的红外线差并可以得到不同的红外成像图像,热红外线形成的图像称为热图。

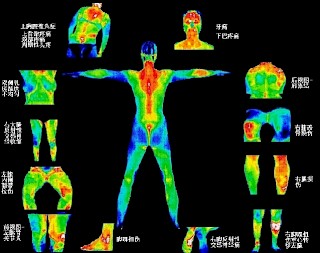

红外热成像 的图像结果

目标的热图像和目标的可见光图像不同,它不是人眼所能看到的目标可见光图像,而是目标表面温度分布图像,换一句话说,红外热成像使人眼不能直接看到目标的表面温度分布,变成人眼可以看到的代表目标表面温度分布的热图像。

我们周围的物体只有当它们的温度高达1000℃以上时,才能够发出可见光。相比之下,我们周围所有温度在绝对零度(-273℃)以上的物体,都会不停地发出热红外线。所以,热红外线(或称热辐射)是自然界中存在最为广泛的辐射。热辐射除存在的普遍性之外,还有另外两个重要的特性。

1.大气、烟云等吸收可见光和近红外线,但是对3~5微米和8~14微米的热红外线却是透明的。因此,这两个波段被称为热红外线的“大气窗口”。利用这两个窗口,可以使人们在完全无光的夜晚,或是在烟云密布的战场,清晰地观察到前方的情况。正是由于这个特点,热红外成像技术军事上提供了先进的夜视装备并为飞机、舰艇和坦克装上了全天候前视系统。

2.物体的热辐射能量的大小,直接和物体表面的温度相关。热辐射的这个特点使人们可以利用它来对物体进行无接触温度测量和热状态分析,从而为工业生产,节约能源,保护环境等等方面提供了一个重要的检测手段和诊断工具。

中国在红外热成像技术方面,已经投入了大量人力物力,形成了相当规模的研发力量,但是总的来讲,与世界先进水平差距很大,与西方相比,约差10年以上。红外热成像产品,可以分为致冷型的非致冷型两大类。红外电视产品和非致冷焦平面热成像仪是非致冷型产品,其他为致冷型红外热成像仪。

目前,最先进的红外热成像仪,其温度灵敏的可达0.05摄氏度。无论白天、黑夜均可用于持红外仪来探测丛林中的敌人,其距离可达百米之遥,作为边防缉私,更可以追踪海上走私的大飞,其距离可达数公里。NEC相机公司是世界上最著名的红外热像仪生产厂家之一,其研发水平一直处于世界领先水平,红外热成像技术发展迅猛,已经在节能、电力系统、土木工程、电子、汽车、冶金、石化、医疗、安保等诸多行业得到广泛应用。
