机器视觉应用领域的CCD摄像头的选择

2016-07-28新闻资讯

在机器视觉系统应用中,工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件,在选择过程中存在很多问题,那么今天就工业相机、工业CCD摄像头的选择,给大家介绍一些经验。

1、选择工业相机的信号类型

工业相机从大的方面来分有模拟信号和数字信号两种类型。

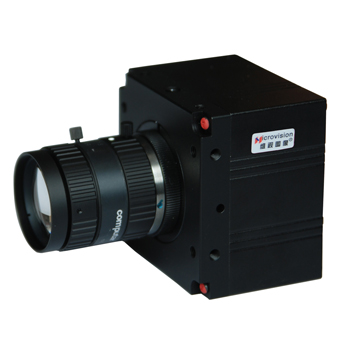

模拟相机必须有图像采集卡,标准的模拟相机分辨率很低,一般为768*576,另外帧率也是固定的,25帧每秒。比如Microvision公司的MV-808\902H系列就是标准信号模拟工业相机,另外还有一些非标准的信号,多为进口产品,那么成本就是比较高了,性价比很低。所以这个要根据实际需求来选择。另外模拟相机采集到的是模拟信号,经数字采集卡转换为数字信号进行传输存储。模拟信号可能会由于工厂内其他设备(比如电动机或高压电缆)的电磁干扰而造成失真。随着噪声水平的提高,模拟相机的动态范围(原始信号与噪声之比)会降低。动态范围决定了有多少信息能够被从相机传输给计算机。工业数字相机采集到的是数字信号,数字信号不受电噪声影响,因此,数字相机的动态范围更高,能够向计算机传输更精确的信号,比如市面上的MV-VD078SC\VEM200SC\VS120FC系列工业数字相机。

2、工业相机的分辨率需要多大。

根据系统的需求来选择相机分辨率的大小,下面以一个应用案例来分析。

应用案例:假设检测一个物体的表面划痕,要求拍摄的物体大小为10*8mm,要求的检测精度是0.01mm。首先假设我们要拍摄的视野范围在12*10mm,那么相机的Zui低分辨率应该选择在:(12/0.01)*(10/0.01)=1200*1000,约为120万像素的相机,也就是说一个像素对应一个检测的缺陷的话,那么Zui低分辨率必须不少于120万像素,但市面上常见的是130万像素的相机,因此一般而言是选用130万像素的相机。但实际问题是,如果一个像素对应一个缺陷的话,那么这样的系统一定会极不稳定,因为随便的一个干扰像素点都可能被误认为缺陷,所以我们为了提高系统的精准度和稳定性,Zui好取缺陷的面积在3到4个像素以上,这样我们选择的相机也就在130万乘3以上,即Zui低不能少于300万像素,通常采用300万像素的相机为Zui佳(我见过Zui多的人抱着亚像素不放说要做到零点几的亚像素,那么就不用这么高分辨率的相机了。比如他们说如果做到0.1个像素,就是一个缺陷对应0.1个像素,缺陷的大小是由像素点个数来计算的,试问0.1个像素的面积怎么来表示?这些人以亚像素来忽悠人,往往说明了他们的没有常识性)。换言之,我们仅仅是用来做测量用,那么采用亚像素算法,130万像素的相机也能基本上满足需求,但有时因为边缘清晰度的影响,在提取边缘的时候,随便偏移一个像素,那么精度就受到了极大的影响。故我们选择300万的相机的话,还可以允许提取的边缘偏离3个像素左右,这就很好的保证了测量的精度。

3、选择工业相机的芯片。

工业相机从芯片上分,有CCD和CMOS两种。

如果要求拍摄的物体是运动的,要处理的对象也是实时运动的物体,那么当然选择CCD芯片的相机为Zui适宜。但有的厂商生产的CMOS相机如果采用帧曝光的方式的话,也可以当作CCD来使用的。比如Microvision公司的MV-VD040SC\SM,MV-WEM040SC\SM型号的工业相机,虽然是CMOS芯片,但在拍摄运动物体时绝不比CCD的差,又假如物体运动的速度很慢,在我们设定的相机曝光时间范围内,物体运动的距离很小,换算成像素大小也就在一两个像素内,那么选择CMOS相机也是合适的。因为在曝光时间内,一两个像素的偏差人眼根本看不出来(如果不是做测量用的话),但超过2个像素的偏差,物体拍出来的图像就有拖影,这样就不能选择CMOS相机了。

4、工业相机选择彩色还是黑白。

如果我们要处理的是与图像颜色有关,那当然是采用彩色相机,否则建议你用黑白的,因为黑白的同样分辨率的相机,精度比彩色高,尤其是在看图像边缘的时候,黑白的效果更好。尤其做图像处理,黑白工业相机得到的是灰度信息,可直接处理。

5、工业相机的帧率。

根据要检测的速度,选择相机的帧率一定要大于或等于检测速度,等于的情况就是你处理图像的时间一定要快,一定要在相机的曝光和传输的时间内完成。

6、选择线阵还是面阵的工业相机。

对于检测精度要求很高,运动速度很快,面阵相机的分辨率和帧率达不到要求的情况下,当然线阵工业相机是必然的一个选择。

7、选择工业相机的传输接口。

根据传输的距离、传输的数据大小(带宽)选择USB、1394、Camerlink、GIGE千兆网接口的相机。

8、工业相机的CCD靶面。

靶面尺寸的大小会影响到镜头焦距的长短,在相同视角下,靶面尺寸越大,焦距越长。在选择相机时,特别是对拍摄角度有比较严格要求的时候,CCD靶面的大小,CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。因此在选择CCD尺寸时,要结合镜头的焦距、视场角一起选择,一般而言,选择CCD靶面要结合物理安装的空间来决定镜头的工作距离是否在安装空间范围内,要求镜头的尺寸一定要大于或等于相机的靶面尺寸。

9、工业相机的价格。

同样参数的相机,不同的厂家价格各不相同,这就靠大家与厂家沟通和协商了。一般说来,如果你有量的话,整体价格跟你单买一个的价格是差别很大的。

10、选择有实力的工业相机厂家。

工业相机Zui主要的就是看采集到的图像效果,好的效果即使一个完全不懂的人也能看的出来,好坏即可分辨。
