由于该产品已进行多次功能升级和更新迭代,我们不保证MTR3CCD系列温度可控制冷相机,荧光显微镜摄像头提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

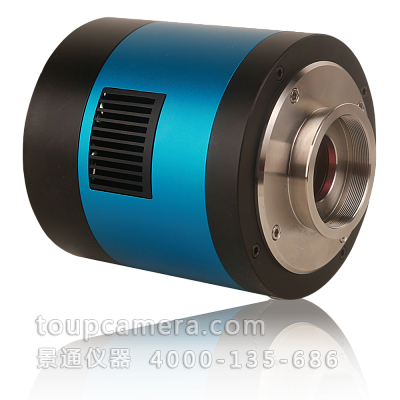

图谱光电的MTR3CCD相机采用半导体制冷技术Microscope Temterature Regulated USB3.0 CCD camera )以确保索尼ExView HAD CCD或HAD CCD传感器(或图像拾取装置)工作温度在环境温度30~50度以下。MTR3CCD这一技术会大大提高图像的信噪比,降低图像噪声;
更进一步,MTR3CCD首次采用集成热管散热器技术将热量传递到相机外壳散热片上,相比采用铜块接触导热技术,效率要高50%以上。散热片体积大,因此不需风扇,这样可以以确保相机稳定无振动。数据传输通过USB2.0快速传输协议接口实现。
MTR3CCD系列相机的分辨横跨140万~600万,随机附送ToupView高级视频与图像处理软件,并提供Windows/Linux/OSX multiple platform SDK; Native C/C++, C#/VB.NET, DirectShow, Twain 控制API等
MTR3CCD系列相机可用于弱光或荧光图像的拍摄与分析,具有广泛的应用。
订购代码 | 传感器型号/尺寸 | 像素(μm) | G光灵敏度 暗电流 | FPS/分辨率 | 合并模式 | 曝光时间 |
---|---|---|---|---|---|---|
MTR3CCD06000KPA | 6.0M/ICX694AQG(C) 1"(14.6x12.8) | 4.54x4.54 | 880mv with 1/30s | 7.5@2748x2200 | 1x1 | 0.22ms~3600s |
MTR3CCD06000KMA | 6.0M/ICX694ALG(M) 1"(14.6x12.8) | 4.54x4.54 | 1000mv with 1/30s | 7.5@2748x2200 | 1x1 | 0.22ms~3600s |
MTR3CCD02800KPA | 2.8M/ICX674AQG(C) 2/3"(10.7x9.2) | 4.54x4.54 | 800mv with 1/30s | 15@1940x1460 | 1x1 | 0.12ms~3600s |
MTR3CCD02800KMA | 2.8M/ICX674ALG(M) 2/3"(10.7x9.2) | 4.54x4.54 | 950mv with 1/30s | 15@1940x1460 | 1x1 | 0.12ms~3600s |
MTR3CCD01400KPA | 1.4M/ICX825AQA(C) 2/3"(10.7x8.7) | 6.45x6.45 | 2000mv with 1/30s | 25@1360x1024 | 1x1 | 0.12ms~3600s |
MTR3CCD01400KMA | 1.4M/ICX825ALA(M) 2/3"(10.7x8.7) | 6.45x6.45 | 2000mv with 1/30s | 25@1360x1024 | 1x1 | 0.12ms~3600s |
硬件其他配置信息 | |
---|---|
光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
白平衡 | ROI 白平衡/手动Temp-Tint调整 |
色彩还原技术 | Ultra-Fine颜色处理引擎 |
捕获/控制API | 原生 C/C++, C#, Directshow, Twain, Labview |
记录方式 | 图像和视频 |
制冷方式* | 双级循环式热电制冷系统,低于环境温度30~50度以下 |
相机工作环境 | |
工作温度(摄氏度) | -10℃~ 50℃ |
贮存温度(摄氏度) | -20℃~ 60℃ |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 |
软件运行环境 | |
操作系统 | Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) |
计算机配置 | CPU: Intel Core 2 2.8GHz 或更高 |
内存:2GB或更大 | |
USB接口:USB2.0高速接口 | |
显示器:17”或以上 | |
CD-ROM |
MTR3CCD系列相机外形尺寸示意图(点击放大)。相机壳体由坚硬铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,图谱光电的TE制冷相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊
MTR3CCD系列温度可控C接口USB3.0 CCD相机尺寸示意图
