颜色分析软件在印刷行业的应用

2016-07-11新闻资讯

在滚筒印刷技术上,由于机械和马达的一些误差容易使印刷出来的产品颜色偏位或错位,在某些高精密印刷场合就达不到工艺要求,因些需要视觉系统来检测颜色的错位和测量出颜色偏位的大小输送给控制机构调整马达的运行速度达到校正目的。


原理:首先在产品旁边印制一些检测线条,通过彩色CCD相机获取图像信息传递给图像处理软件,软件先检测颜色的错位,再测量颜色线条之间的间距,把比较出来的误差通过232串口传送给伺服系统调整马达速度达到校正目的。


硬件:德国映美精彩色CCD相机
computar工业镜头
CK-9030白色环形光源
CkVision机器视觉软件开发包

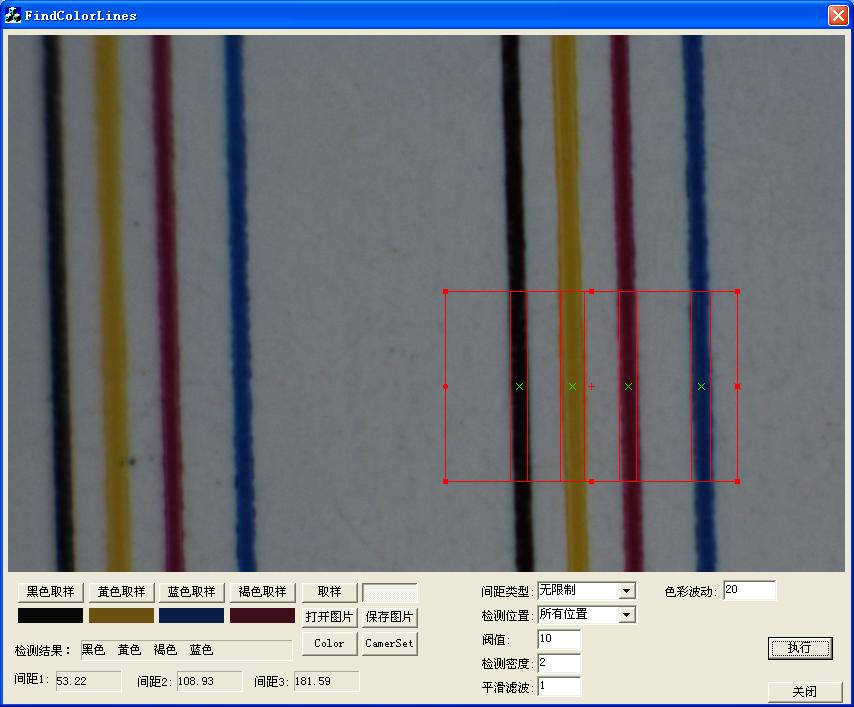

软件效果图:
