基于机器视觉的喷雾角度检测

景通图像视觉检测案例涉及方方面面，今天为大家介绍基于机器视觉技术的喷雾角度检测系统。

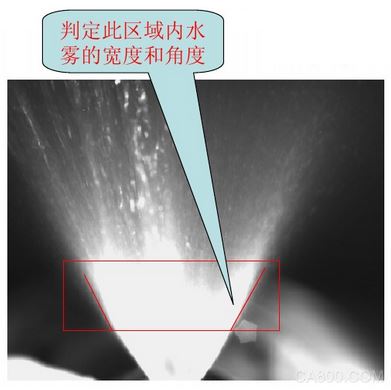

测量内容：喷雾泵喷雾宽度/角度检测，检测喷雾泵在动作后喷嘴喷出水雾的宽度/角度是否达到要求。

问题点：判别产品OK/NG主要是以喷雾泵喷出水雾角度和宽度来判别，因此，角度与宽度需量化。
项目要求：
1、 喷雾泵无液体喷出——为NG不良品
2、 喷雾泵喷出的水雾呈现直线状态——为NG不良品
3、 喷雾泵喷出的液体为扩散的雾状，但扩散宽度和角度未达到要求值——为NG不良品
4、 喷雾泵喷出的液体为扩散的雾状，扩散宽度和角度达到要求值——为OK良品
方案介绍：
选用景通图像EM系列高分辨率工业相机，由于对喷雾的图像采集为高速抓拍，需将相机的曝光时间调小，以便抓拍到清晰的图像；由于喷嘴一般较小，抓拍的视场也就很小，需选用ZML系列显微镜头或BT系列远心镜头，以便抓拍到视场合适的图像；光源选用AFT系列背光源，通过光源提高图像的对比度，从而拍摄出高质量的图片；Zui后，图像采集完成后，需利用专业的图像处理软件MVICS对图像进行分析处理，将喷雾角度进行测量判断，再通过对比给出分析结果。

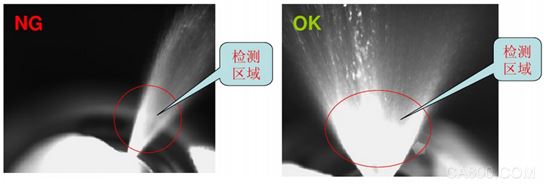

分析结果如下：

此系统完全选用景通图像系列产品，其产品稳定性已经过市场多年考验，景通图像不仅可提供完善的技术支持，且相机软件和图像处理软件均提供二次开发包，其极大的开放性也为使用者提供了便利。
