工业相机应用—高速抓拍图像

2016-07-19新闻资讯

在工业机器视觉检测中,经常会有项目需要抓拍高速运动物体,而普通工业相机拍摄的图像会出现拉毛、模糊、变形等影响图像质量的问题,达不到客户项目需求,这时就需要高性能的工业相机来解决类似问题。景通经过十几年的工业相机研发经验,不断提高相机性能,努力完善实际应用中的各类问题,接下来就以MV-EM系列工业相机的高速抓拍功能为例大家说明。

先来看下面两图:

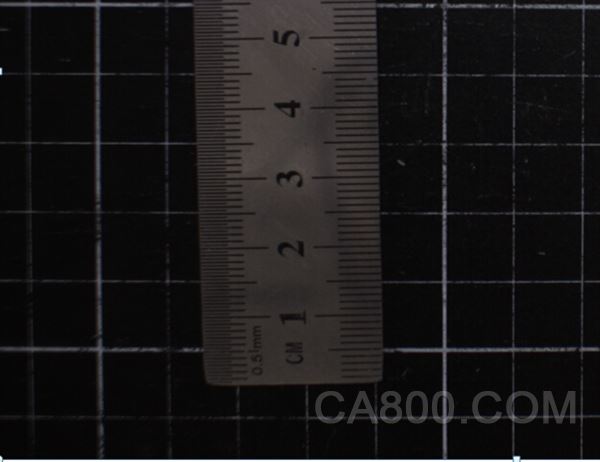

图(1)EM系列相机拍摄静止物体

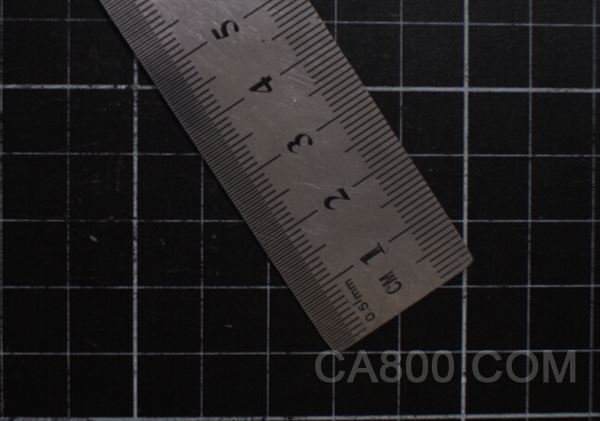

图(2)EM系列相机拍摄运动物体

从以上两张图片中可以看出,即使在物体高速运动的情况下工业相机所呈现出来的图片也不会倾斜,图像不会因为物体的高速运动而受到影响。但是有一点需要大家注意的是,在拍摄图像时,图像模糊现象的出现取决于曝光时间的长短与物体的运动速度。如果曝光时间过长,物体运动速度过快则会出现图像模糊;如果曝光时间很短,类似于运动物体在瞬间被冻结了,则很少出现图像模糊的现象。那么如何选择高速抓拍的工业相机呢,接下来为大家简单说明一下:

1、色彩要求

要拍摄物体的颜色特征,就必须用颜色还原性比较好的相机;与颜色无关的一般情况下采用黑白相机。但有些要检测的特征可能在彩色图片里能够更好地显现,此时也可考虑使用彩色相机。

2、曝光时间

要满足物体运动速度Vp曝光时间Ts<允许最长拖影S。运动速度比较快的物体拍照,为了防止长的拖影就需要极短的曝光时间,选用感光比较好的工业相机,可以实现。

3、帧率指标

帧率即相机每秒钟可以捕捉的图像数量,一般决定于图像大小、曝光时间等,是相机的一个重要指标。相机帧率必须保证能够拍摄到系统要求时间间隔最短的两张图片,否则就有可能造成丢帧等现象,进而漏检某些产品。

影响工业相机高速抓拍的主要是以上几种因素,其它的比如镜头接口,芯片大小等几乎是没什么参考价值的,可以跟选用普通相机一样来进行选择。如果您目前对工业相机有需求,又不知道如何进行选择的话,请联系景通工程师为您详细解答。
