实用型机器视觉教学系统的介绍

2016-07-20新闻资讯

一、机器视觉原理及发展概况

机器视觉是利用计算机和摄像机以及辅助装置完成的视觉检测行业,目前,已经广泛的应用到了工业生产中的在线检测、设计开发中的逆向工程等领域。从几微米的芯片刻画到几公里的建筑地理三维测量,都有不同类别的机器视觉系统在工作。目前,机器视觉系统的蓬勃发展已经使得高校在机器视觉领域必须进行更深入的教学,以适应工业技术的发展。

传统的机器视觉教学大多数基于书本和课件,并且只是对于一些平面图像进行了简单的处理,这种处理离真正的工业应用相差太远。另外,学生也无法从这种枯燥的图像处理算法中找到乐趣,因此,寻求一种新的图像处理和机器视觉的实验方法势在必行。

二、机器视觉系统功能

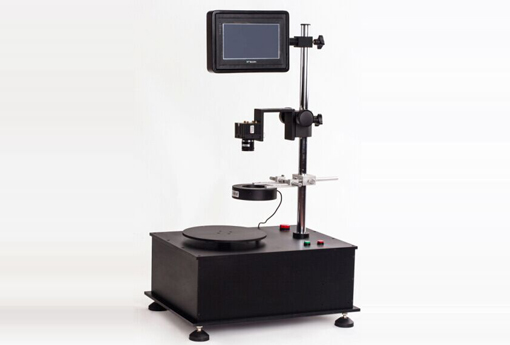

机器视觉教学实验平台VS1600,是专门针对大学和研究机构开展工程应用型机器视觉教学和研究而开发。能够实现OCR、尺寸测量、颜色检测、缺陷检测等机器视觉功能,其应用方向可以覆盖机器视觉、工业生产、智能交通、航空航天等众多领域。

该平台提供多种机器视觉实际应用实验,如OCR-LCD数码管字符检测实验、OCR-皇冠盖字符检测、OCR-键盘字符检测、PCB板电子元件字符检测、液位尺寸测量、保险管外形测量、载带外形尺寸测量、连接器尺寸测量、线序检测、饮品液体颜色识别、药粒颜色识别、标签印刷质量检测、接插件外形检测、开关状态检测等。依托这些实验案例,用户可以模拟实际工业产线进行仿真训练。

同时,平台还提供可用于快速二次开发的开发包,无需复杂编程就可以搭建自己的机器视觉检测系统,解决实际应用中的各种特殊情况。使用MV-VS1600进行方案评估,大大节省了去现场进行评估的时间、人力、物力,提高效率的同时还节省了成本。

并且由于VS1600的灵活性,足以应对各种各样的方案评估,可重复利用,并可基于其进行高级研发。

特点

1. 任意小型工件的图像动态单帧/连续采集;

2. USB动态图像采集接口,百万像素高分辨率工业数字相机;

3. 被采集物体图像大小、视场角、物距、焦距可调;

4. 防反光白色环形LED 45°光源;

5. 高低速正反转模拟可调运动控制;

6. 外触发定点图像采集;

7、多功能升降式物距微调机构。

三、机器视觉教学系统构成

机械模块

旋转平台模拟工业在线检测,给实验提供了可持续的运动环境,在教学过程中可以模拟各种生产环境,也可用于在线监测系统的验证。

视觉模块

配套高分辨率工业相机,可以实现高精度检测;配套镜头,光源等保证取得最佳图像效果,在教学过程中可以让学生深入理解影响系统精度的所有要素。

控制模块

采用高精度触发器,保证被测物体运动到固定位置时实现抓拍。

软件

高效图像处理软件,速度快,精度高,包含OCR、尺寸测量、颜色检测、缺陷检测四大功能模块,涵盖教学和工业应用的所有方面。
