机器视觉在轴承滚珠缺陷检测方面的应用

2016-07-22新闻资讯

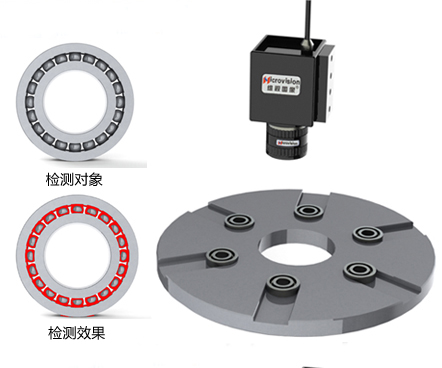

基于机器视觉技术的高精度及高稳定性的优势,对轴承滚珠缺陷进行检测。如下图所示,旋转台上装载有6个轴承,相机固定于旋转台上方,每当轴承旋转到相机正下方位置后相机采集图像,并同时进行检测。检测方法基于“模版比对”,模版由标准产品创建,当无法与模版比对成功则说明产品有缺陷。

系统性能:

该检测方案的最大视野:80mm×60mm,检测时间:4~5件/s。轴承尺寸:直径50mm,可检测的缺陷类型:滚珠缺失,滚珠破损、自动计数等。当轴承中有滚珠缺失或者滚珠破损时,软件会立刻检测到,同时会发出报警信号。

系统配置:

相机:USB2.0接口CCD工业相机,MV-VD078SM(1024×768、1/3″、USB黑白CCD)

镜头:AFTvision MP百万像素工业镜头,AFT-2514MP

光源:环形LED视觉光源,AFT-RL12068W

PC:MV-VS820嵌入式处理器

软件:MV-MVIPS机器视觉图像处理软件

该机器视觉轴承滚珠缺陷检测系统是机器视觉系统解决方案之一,适用于轴承、齿轮、钣金加工件、塑胶件等产品的检测,极大的提高了工作效率,同时也保证了产品质量。
